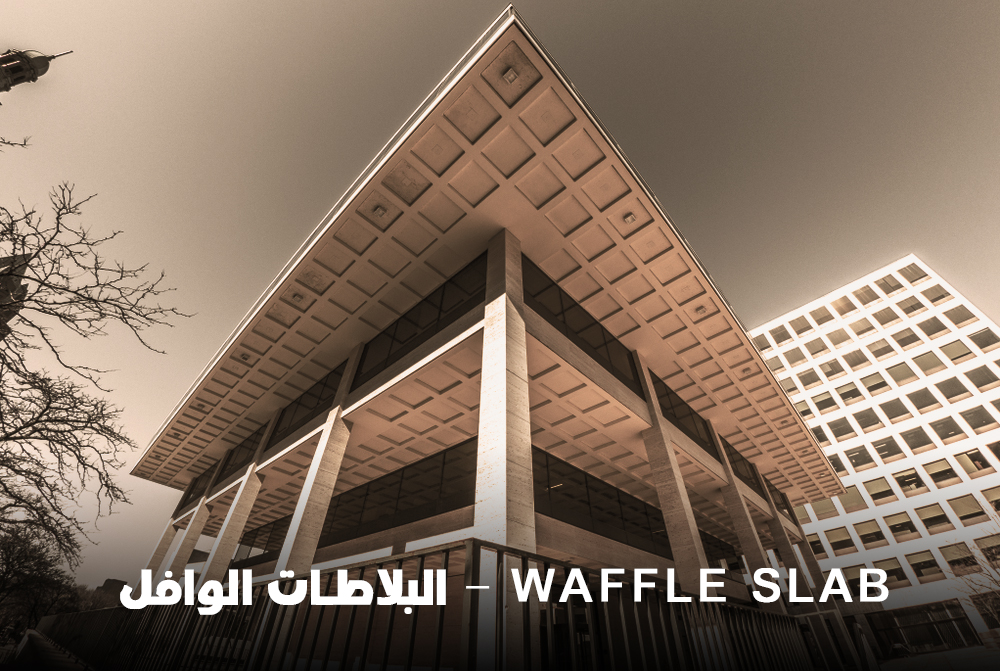

هى خليط من الفلات سلاب و البلاطات الهوردى ( Hollow Block Slab )، تتميز بكثرة الأعصاب المتقاطعة مما يعطى شكل أقرب الى الوافل؛ و تعتمد فى تصميمها على نقل الأحمال الى الأعمدة فى الأجزاء المصمتة و تكون البلاطة رفيعة السمك و ترتكز على الأعصاب.
تكوين البلاطات الوافل ( Waffle Slab ):
1. طبقة رفيعة السمك من البلاطة الخرسانية.
2. اعصاب تحمل البلاطة الخرسانية.
3. الأجزاء المصمتة ( السوليد ): و هى أجزاء مصمتة لها نفس سماكة البلاطة و توضع فوق الأعمدة. ( نوع 1 )
4. الكمرات: و تكون كمرات مدفونة تحمل الأعصاب. ( نوع 2 )
أنواع البلاطات الوافل ( Waffle Slab ):
يوجد نوعين من بلاطات الوافل يكون الأختلاف التصميم الهيكلى للبلاطة حيث يوجد نوع يستخدم فيه كمرات و الأخر لا.
النوع الأول: فى هذا النوع يتم الإعتماد على نقل الأحمال من الأعصاب الى الجزء المصمت ( السوليد )، حيث ان هذا الجزء يكون مصمت و ذو سماكة مساوية لعمق البلاطة ( بمعنى ان هذا الجزء المصمت كأنة كتلة خرسانية مستطيلة الشكل تكون من سطح البلاطة حتى نهايتها )، يوضع هذا الجزء المصمت ( السوليد ) فوق الأعمدة حيث تتجمع علية الأحمال من الأعصاب الى الجزر المصمت ( السوليد ).
النوع الثانى: و يعتمد هذا النوع على وجود كمرات خرسانية مدفونة بين الأعصاب، وهذة الكمرات تحمل الأعصاب و الأحمال الناتجة عنها و تتحمل الأحمال الناتجة عن البلاطة الخرسانية و ما فوقها ( لها دور مشابة للبلاطة السوليد سلاب )؛ تنتقل الأحمال التى على الأعصاب الى الكمرات و من ثم الى الأعمدة.
كيف تعمل البلاطات الوافل ( Waffle Slab ):
عند تصميم بلاطة الوافل يجب مراعة الآتى:
1. ان تكون المسافة بين كل عصب و الأخر 1.5 متر و أقل.
2. سمك البلاطة الخرسانية لا يقل عن 5 سم او عشر المسافة بين الأعصاب.
3. يجب ان لا يقل عمق العصب عن ربع العمق.
مميزات البلاطة الوافل ( Waffle Slab ):
1. ذات شكل جمالى بسبب عدم وجود الكمرات الساقطة.
2. يمكن إستغلال الفراغات الموجودة فى البلاطة ( التى توجد بين الأعصاب ) فى أعمال الإضاءة و التكييف.
3. لها بحور واسعة تصل لأكثر من 10 أمتار.
4. عدد الأعمدة قليلة بالنسبة للمسطح الكبير الموجود.
5. خفيفة الوزن، و أعمال التسليح بها اقل.
عيوب البلاطة الوافل ( Waffle Slab ):
1. الحاجة الى عمالة ماهرة.
2. تستغرق و قت طويل فى التنفيذ.
3. حدوث شروخ عند جوانب الأعصاب نتيجة لإختلاف سماكة ( عمق ) البلاطة عن عمق الأعصاب.
4. تتأثر بالرطوبة بشكل نسبى.
المراجع:
مذكرات الدكتور ياسر الليثى للبلاطات الوافل و الهوردى. للتحميل أضغط هنا
