نظراً لإحتياج المساحات الكبيرة للفراغات فى المراكز التجارية و الترفيهية و الفنادق و الشركات، لم تكن البلاطات الخرسانية العادية التى تعتمد على الكمرات فى نقل الأحمال افضل حل نظراً لقلة المسافات بين البحور ( اى بين كل عمود و الأخر ) فهذة المسافة تتراوح من 3 الى 5 متر.
و من هنا بدأ الإتجاة الى البلاطات المسطحة اللاكمرية ( FLAT SLAB ):
تعريف البلاطة المسطحة ( FLAT SLAB ):
بلاطة خرسانية لاكمرية ( اى لا تعتمد على الكمرات فى نقل الأحمال الى الأعمدة )، تنقل الأحمال مباشرة الى الأعمدة الخرسانية، لها بحور واسعة و المسافات بين الأعمدة تترواح من 6 الى 10 متر.
تعتمد البلاطات المسطحة على سماكة الأعمدة الخرسانية و البلاطات؛ فكلما زادت مساحة قطاع العمود الخرسانى و زادت سمك البلاطة، كلما كانت البلاطة تتحمل أحمال أكثر و زادت مسافة البحور بين الأعمدة.
كيفية عمل البلاطة المسطحة:
يقوم هذا النوع من البلاطات بتوزيع الأحمال فى إتجاة واحد و من ثم تنتقل هذة الأحمال الى الأعمدة و من بعدها الى الأساسات، عندما تتوزع الأحمال فإنها تتجمع حول العمود الخرسانى على هيئة عزوم سالبة.
الأحمال على البلاطة المسطحة:
تعتمد مقدرة البلاطة لتحمل الأحمال على سمك البلاطة و سمك العمود فكلما زادوا، زادت قدرة البلاطة على تحمل الأحمال، ولكن يجب الأحتراس من ثقب البلاطة، فالبلاطات المسطحة ممكن ان تتعرض للثقب بسبب الأعمدة الخرسانية و يكن ذلك نتيجة لعدم تلائم سمك البلاطة مع قطاع العمود الخرسانى او لزيادة الأحمال و الأجهادات على البلاطة.
يكون هل هذة المشكلة فى زيادة سمك البلاطة المسطحة حول العمود او يتم إستخدام انواع محددة من الأعمدة يتلائم مع هذا النوع من البلاطات الخرسانية.
الأعمدة فى البلاطات المسطحة:
يوجد 4 انواع من الأعمدة يتم إستخدامها مع البلاطات المسطحة.
1. العمود العادى: عمود خرسانى عادى جداً يتم إتصالة مباشرة مع البلاطة الخرسانية، ويستخدم هذا النوع للأحمال الخفيفة.
2. عمود ذو تاج ( COLUMN HEAD ): يتصل العمود الخرسانى مع البلاطة المسطحة عن طريق ما يشبة التاج، حيث تتجمع هذة الأحمال على البلاطة ثم لرأس العمود ( التاج ) ثم تنتقل الى العمود.

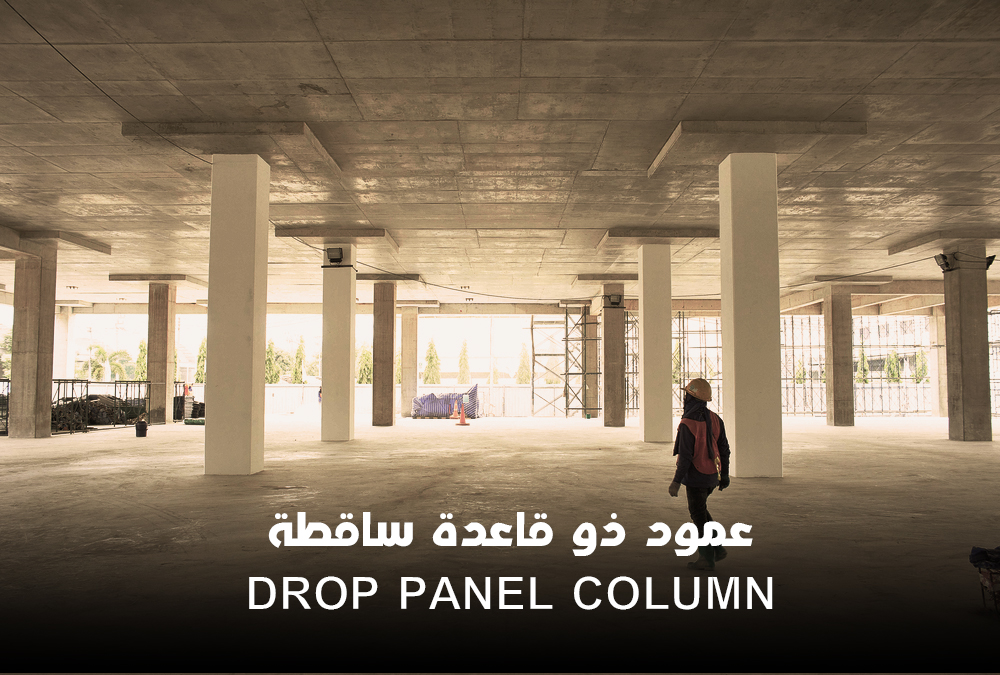

3. عمود دروب بانل ( DROP PANEL ): هى زيادة سمك البلاطة المسطحة و إسقاط جزء منها حول العمود الخرسانى، و تعمل كدعامة للبلاطة لكى لا يتم ثقبها او إختراقها بواسطة العمود الخرسانى.
4. عمود له تاج و دروب بانل ( DROP PANEL COLUMN HEAD ): عمود له تاج و و يوجد حول التاج جزء ساقط من البلاطة، هذا النوع لا يخترق البلاطة مهما كانت الأحمال نظراً لتوزيع الأحمال حولة بشكل جيد.
المسافات بين الأعمدة:
البلاطات المسطحة لها بحور واسعة بين الأعمدة حيث تترواح من 6 متر الى 10 متر و أكثر، و تعتمد هذة المسافات على قطاع الأعمدة و سمك البلاطة الخرسانية.
مميزات البلاطة المسطحة:
1. البحور الواسعة: حيث ان المسافة بين كل عمود و الأخر كبيرة مقارنة بالبلاطة المصمتة.
2. الحرية فى التصميم: هذا النوع هو المفضل بالنسبة للمعماريين بسبب الحرية فى اختيار موضع الحوائط، عكس الوضع فى البلاطات المصمتة و التى يجب الإلتزام فيها بوضع الحوائط فوق الكمرات.
3. سرعة التفيذ: فهى لا تستغرق وقت طويل فى التصميم لعدم وجود كمرات.
4. ينتشر الضوء فيها بطريقة أفضل من البلاطات المصمتة.
5. نظراً لكثافة الخرسانة بها فهى تعتبر مقاومة أفضل للحريق من البلاطات الخرسانية المصمتة.
عيوب البلاطة المسطحة:
1. التكلفة العاليه: فهى تحتاج الى كميات كبيرة من الخرسانة و الحديد.
2. من الممكن حدوث ترخيم اذا لم يتم حساب الأحمال بشكل جيد.
3. لها سمك كبير مقارنة بالأنواع الآخرى من البلاطات.
فيم تستخدم البلاطات المسطحة:
نظراً للبحور الواسعة التى تقدمها البلاطات المسطحة فإنها تستخدم فى المراكز التجارية، و المولات، الشركات، , و الجراجات، و الفنادق، و حديثاً توسع إستخدامها فى العمائر و المبانى السكنية.
